Comment brancher un rideau métallique avec contacteur à clé ?

Le branchement d'un rideau métallique avec un contacteur à clé peut sembler complexe, mais en suivant les étapes appropriées, vous pouvez le faire avec succès. Dans cet article, nous vous guiderons à travers les étapes générales pour brancher un rideau métallique avec un contacteur à clé, en veillant à votre sécurité et à un fonctionnement optimal de votre équipement.

Quel contacteur à clé choisir pour son rideau métallique ?

Le choix du contacteur à clé pour votre rideau métallique dépend de plusieurs facteurs, notamment de :

• La taille du rideau
• Le type de verrouillage requis
• Les préférences personnelles

Il existe une variété de contacteurs à clé disponibles, allant des modèles simples avec une seule position de verrouillage à des modèles plus avancés offrant des fonctionnalités supplémentaires telles que des codes d'accès ou des combinaisons de clés.

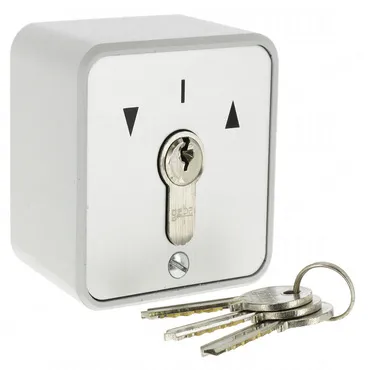

• Les contacteurs à clé standard : Les contacteurs à clé standard sont les modèles les plus couramment utilisés pour les rideaux métalliques. Ils offrent une fonctionnalité simple où une seule impulsion sur la clé permet de monter ou de descendre complètement le rideau. Ces contacteurs sont faciles à utiliser et conviennent à de nombreux types de rideaux métalliques.
• Les contacteurs munis d'un bouton central : Les contacteurs munis d'un bouton central sont des modèles plus sophistiqués. En plus de la clé, ils comportent un bouton central qui permet de contrôler le mouvement du rideau métallique. Ce bouton central peut offrir des fonctionnalités supplémentaires, telles que des arrêts partiels ou des positions personnalisées.
• Les interrupteurs de type horloge : Les interrupteurs de type horloge sont une option avancée pour la commande des rideaux métalliques. Ils permettent de programmer des horaires spécifiques pour la montée et la descente automatiques du rideau. Ces contacteurs sont idéaux pour les environnements où une gestion précise des mouvements du rideau est nécessaire, tels que les bâtiments commerciaux ou les entrepôts.
• Les inverseurs à clé : Les inverseurs à clé sont recommandés pour les locaux commerciaux. Ces contacteurs offrent un niveau de sécurité supplémentaire car ils nécessitent l'utilisation d'une clé pour inverser le mouvement du rideau métallique. Ils sont souvent utilisés dans les magasins ou les espaces où l'accès doit être contrôlé de manière stricte.
• Contacteur à clé universel en acier : Un contacteur à clé universel en acier est un type de contacteur robuste et durable. Fabriqué en acier, il offre une résistance accrue et convient aux environnements plus exigeants. Ce type de contacteur est souvent utilisé dans les applications industrielles ou les endroits où la résistance aux conditions difficiles est primordiale.

Les étapes à suivre pour le branchement contacteur à clé rideau métallique

Pour pouvoir brancher l’interrupteur à clé sur le rideau métallique, vous devez suivre les étapes suivantes.

Étape 1 : Assurez-vous du matériel nécessaire

Avant de commencer, assurez-vous d'avoir tous les éléments nécessaires à portée de main. Vous aurez besoin de :

• Un rideau métallique avec son moteur
• Un contacteur à clé approprié
• Des câbles électriques
• Des connecteurs électriques
• Un disjoncteur
• Un fusible
• Un tournevis
• Une pince à dénuder

Étape 2 : Coupez l'alimentation électrique

Avant de commencer le branchement, il est essentiel de couper l'alimentation électrique pour des raisons de sécurité.

Éteignez l'interrupteur général ou débranchez la source d'alimentation correspondante pour éviter tout risque d'électrocution pendant le processus de branchement.

Étape 3 : Montez le contacteur à clé

Fixez le contacteur à clé à un emplacement approprié, généralement près de l'ouverture du rideau métallique.

Utilisez des vis ou d'autres moyens de fixation fournis avec le contacteur pour le fixer solidement.

Assurez-vous que le contacteur est facilement accessible et qu'il est bien sécurisé.

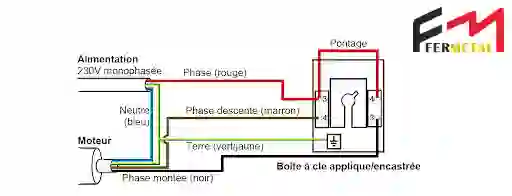

Étape 4 : Raccordez les câbles électriques

Repérez les bornes du contacteur à clé, généralement identifiées par des symboles ou des étiquettes. Vous trouverez typiquement des bornes pour l'alimentation électrique (phase et neutre) ainsi que des bornes pour le moteur du rideau métallique.

Branchez le câble d'alimentation électrique au contacteur à clé en vous assurant de connecter correctement la phase et le neutre aux bornes appropriées du contacteur.

Branchez ensuite le câble du moteur du rideau métallique aux bornes correspondantes du contacteur à clé. Vérifiez attentivement les indications du fabricant pour vous assurer de connecter les fils dans l'ordre correct.

Étape 5 : Vérifiez les connexions

Il est crucial de vérifier que toutes les connexions électriques sont bien serrées et sécurisées.

Utilisez des connecteurs électriques appropriés pour garantir une connexion solide et éviter les faux contacts. Une connexion lâche peut entraîner des problèmes de fonctionnement ou des risques électriques.

Étape 6 : Restaurez l'alimentation électrique

Une fois que toutes les connexions ont été vérifiées, vous pouvez rétablir l'alimentation électrique.

Remettez l'interrupteur général en position ON ou rebranchez la prise d'alimentation, selon le système spécifique de votre installation.

Étape 7 : Testez le fonctionnement

Utilisez la clé du contacteur à clé pour activer le rideau métallique.

Tournez la clé dans le sens approprié (généralement dans le sens horaire) pour ouvrir ou fermer le rideau.

Vérifiez que le mouvement est fluide et que le rideau fonctionne correctement.

Panne de boîtier à clé : Que faire ?

En cas de panne de boîtier à clé, il est important de prendre des mesures appropriées pour résoudre le problème. Voici quelques étapes à suivre :

1. Vérifiez d'abord les piles : Si votre contacteur à clé est alimenté par des piles, assurez-vous qu'elles sont suffisamment chargées ou remplacez-les si nécessaire.

2. Vérifiez les connexions électriques : Assurez-vous que les connexions entre le contacteur à clé, le boîtier de commande et le système électrique du rideau métallique sont sécurisées et en bon état. Vérifiez également les fusibles ou les disjoncteurs pour vous assurer qu'ils fonctionnent correctement.

3. Contactez un professionnel qualifié : Si vous ne parvenez pas à résoudre le problème de panne de boîtier à clé par vous-même, il est recommandé de faire appel à un professionnel qualifié. Ils pourront diagnostiquer la panne et effectuer les réparations nécessaires en respectant les normes de sécurité.

Il est important de garder à l'esprit que la manipulation des systèmes électriques peut être dangereuse. Si vous n'avez pas les connaissances ou l'expérience nécessaires, il est préférable de faire appel à un professionnel pour l'installation, le branchement ou la réparation du contacteur à clé de votre rideau métallique. Cela garantira un fonctionnement sûr et fiable de votre système de commande.

Le branchement d'un rideau métallique avec un contacteur à clé peut sembler complexe, mais en suivant ces étapes générales, vous pouvez le faire en toute sécurité. Il est important de toujours suivre les instructions spécifiques du fabricant du rideau métallique et du contacteur à clé, car les procédures peuvent varier selon les modèles.
